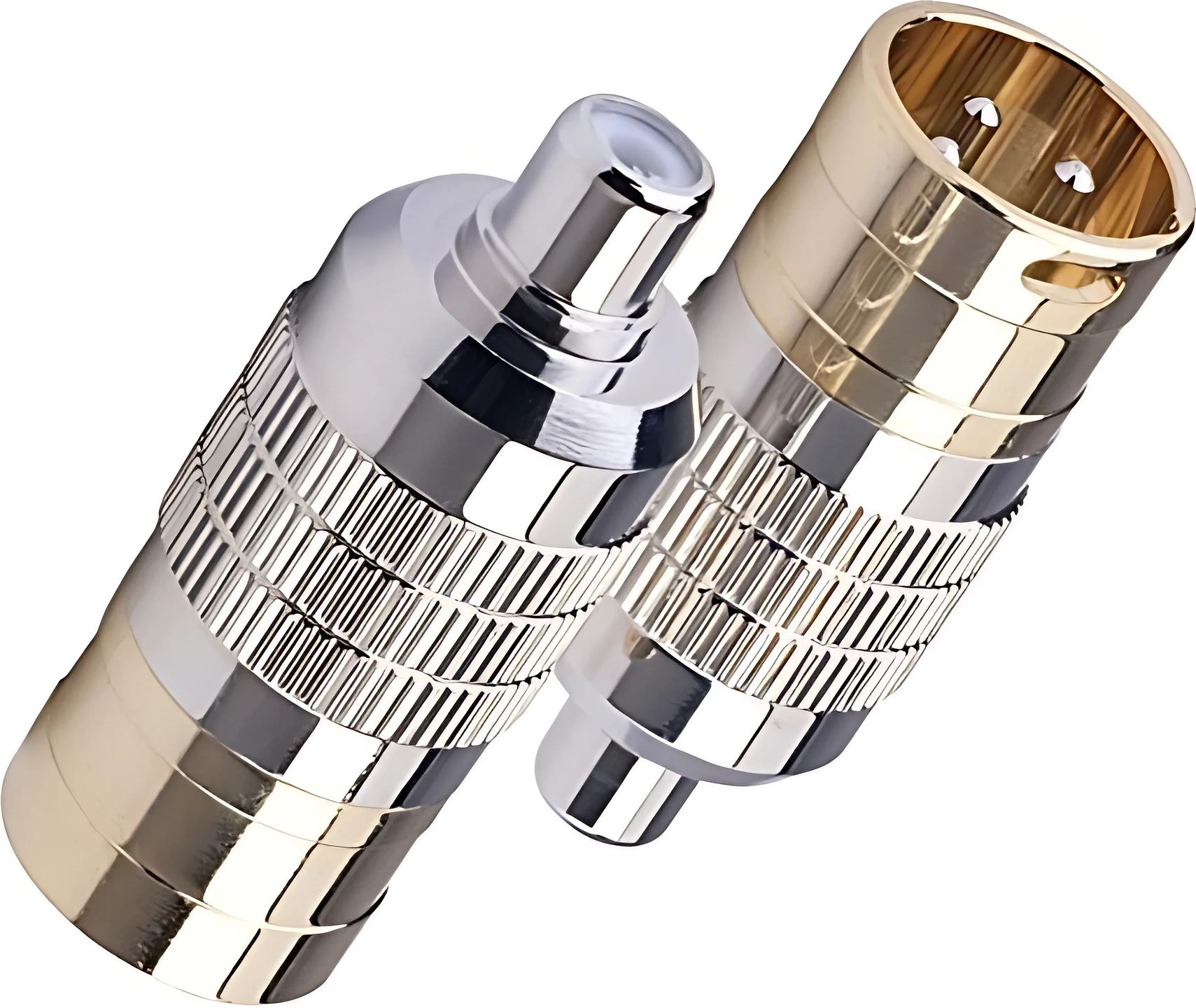

Cardas Clear adapters

Cardas Clear adapteris starp RCA un XLR

Atskaņotājs, kuram ir tikai RCA izeja, pastiprinātājs, kuram ir tikai XLR ieeja: bez starpposma detaļas abas ierīces nevar savienot. Cardas savus Clear adapterus izgatavo tikai no pašu komponentiem, sākot ar misiņa korpusu un beidzot ar kontaktiem, kuru sudraba pārklājumu klāj rodijs, un ekranējumu galos pret radiotraucējumiem. Tos pārdod pa pāriem, un tie ir pieejami piecās konfigurācijās — pa vienai katrai savienošanas situācijai.

Piecas konfigurācijas atkarībā no pievienojamās ligzdas

Izvēli nosaka ierīces savienotājs, jo adapterim vienmēr ir pretējais savienotāja tips. Gandrīz visām hi-fi iekārtām XLR izeja ir spraudnis, bet XLR ieeja ir ligzda. Tāpēc XLR kabelim avota pusē ir ligzda, bet pastiprinātāja pusē — spraudnis.

• RCA ligzda > XLR spraudnis: pievienojas pastiprinātāja XLR ieejai un uzņem RCA kabeli, kas nāk no avota.
• RCA ligzda > XLR ligzda: pievienojas avota XLR izejai un uzņem RCA kabeli, kas ved uz pastiprinātāju.
• RCA spraudnis > XLR ligzda: iespraužas pastiprinātāja RCA ieejā un uzņem XLR kabeļa spraudni.
• RCA spraudnis > XLR spraudnis: iespraužas avota RCA izejā un uzņem XLR kabeļa ligzdu.
• RCA ligzda > RCA ligzda: savieno divus RCA kabeļus galu pie gala, lai palielinātu garumu.

Pirmajos četros gadījumos adapteri pēc izvēles var novietot vienā vai otrā savienojuma galā, un pieejamais kabeļa garums bieži nosaka, kuru kabeli paturēt: RCA vai XLR.

Eitektisks misiņš un ar rodiju pārklāti sudraboti kontakti

Korpuss ir izgatavots, mehāniski apstrādājot eitektiska misiņa stieni. Eitektiskam sakausējumam piemīt īpašība sacietēt vienlaikus visā tā apjomā vienā noteiktā temperatūrā, tādējādi veidojot viendabīgu struktūru bez zonām ar atšķirīgu sastāvu. Misiņš ir nemagnētisks, tāpat kā visas pārējās adaptera detaļas: signāla ceļā nav neviena dzelzi saturoša materiāla.

Kontaktiem ir sudraba apakšslānis, kas ļoti labi vada elektrību, un to klāj rodijs. Rodijs vada elektrību sliktāk nekā sudrabs, taču tas ir ciets metāls, kas neoksidējas un iztur atkārtotas pievienošanas radīto nodilumu. Plānā virsmas kārta ilgtermiņā saglabā tīru kontaktu, savukārt zem tās esošais sudrabs nodrošina vadītspēju.

Ekranējums galos pret augstfrekvences traucējumiem

Hi-fi mēbelē straumēšanas atskaņotāji, digitālie pārveidotāji un Wi-Fi moduļi izstaro augstfrekvences starojumu, bet digitālās shēmas rada takts signālus — straujas svārstības, kas nosaka to darbības ritmu. Clear savienotāju galos, savienojuma vietā ar ligzdu, ir ekranējums, kas bloķē šos radiofrekvences traucējumus un takts signālus vietā, kur adapteris iekļaujas savienojumā. Šis ekranējums aizsargā savienojuma punktu. Pārējais signāla ceļš ir atkarīgs no pievienotā kabeļa.

Savienojums paliek nesimetrisks

Adapteris maina savienotāja formu, nevis signāla veidu. RCA savienojums pārraida nesimetrisku signālu: viens vadītājs signālam, masa atpakaļceļam. Simetrisks XLR savienojums pārraida divas signāla kopijas ar pretēju polaritāti, un to salīdzināšana saņemšanas galā novērš pa ceļam uztverto troksni. Starp RCA avotu un XLR ieeju ir tikai viena signāla kopija: pastiprinātājs saņem nesimetrisku savienojumu, un simetriskam savienojumam raksturīgā trokšņu slāpēšana nedarbojas.

Atšķiras arī līmenis. Simetriskas izejas spriegums parasti ir divreiz lielāks nekā RCA izejai, proti, aptuveni par 6 dB augstāks. Tāpēc RCA avotam, kas pievienots XLR ieejai, skaļums jāpalielina nedaudz vairāk nekā īstam simetriskam avotam. Pretējā virzienā XLR izeja, kas ar adapteri pārveidota par RCA, pārraida tikai pozitīvo fāzi, un tās līmenis kļūst tuvs RCA līmenim.

Cardas to atgādina nepārprotami: ja abām ierīcēm ir RCA savienotāji, labāk tās savienot ar RCA, nevis izmantot adapteri, lai pieslēgtos XLR ieejai. Pastāvīgā instalācijā kabelis ar RCA vienā galā un XLR otrā ļauj izvairīties no diviem papildu kontaktpunktiem. Adapteris noder, ja vienai no ierīcēm ir tikai XLR savienotāji vai ja kabeļu savienojumi jāmaina, pārejot no vienas sistēmas uz citu.

1. un 3. kontakts — katrai versijai savs vadojums

XLR savienotājam ir trīs kontakti: 1. ir masai, 2. — signālam fāzē, 3. — invertētajam signālam. Versijā RCA ligzda > XLR ligzda, kas pievienojas avota izejai, 3. kontakts paliek brīvs, bez savienojuma ar masu. Simetriskas pakāpes invertētās izejas savienošana ar masu nozīmē tās īsslēgšanu, ko dažas ierīces slikti panes.

Visās pārējās versijās 1. un 3. kontakts ir savienoti savā starpā. Ieejas pusē tas savieno pastiprinātāja invertēto kanālu ar masu, nevis atstāj to nepievienotu, kur tas uztvertu troksni. Šāds vadojums ir piemērots lielākajai daļai iekārtu, un Cardas pēc pasūtījuma veido pretēju vadojumu ierīcēm, kurām tas nepieciešams.

Cardas detaļas no viena gala līdz otram, ražotas ASV

Cardas piedāvā divas adapteru saimes. Standarta modeļos Cardas RCA spraudņi ir apvienoti ar Neutrik XLR savienotājiem. Clear izmanto tikai pašu detaļas, tostarp Clear XLR savienotājus un to gala ekranējumu. Tie ir ražoti ASV.

Lietošanā adapteris pagarina savienotāju par dažiem centimetriem un rada sviras efektu uz ierīces ligzdu. Ja kabelis ir smags vai stingrs, labāk to atbalstīt vai aiz mēbeles atstāt tam brīvu izliekumu, lai tas nenoslogotu ierīces RCA ligzdu.

Tehniskās specifikācijas

Materiāli un apdare

• Korpuss no eutekta misiņa
• Kontakti ar rodija-sudraba pārklājumu
• Nemagnētisks

Aizsardzība un veiktspēja

• Aizsardzība pret radiofrekvenču traucējumiem (RF)
• Aizsardzība pret pulksteņa signāliem

Vispārīga informācija

• Ražots ASV
• Komplektā 2 savienotāji
