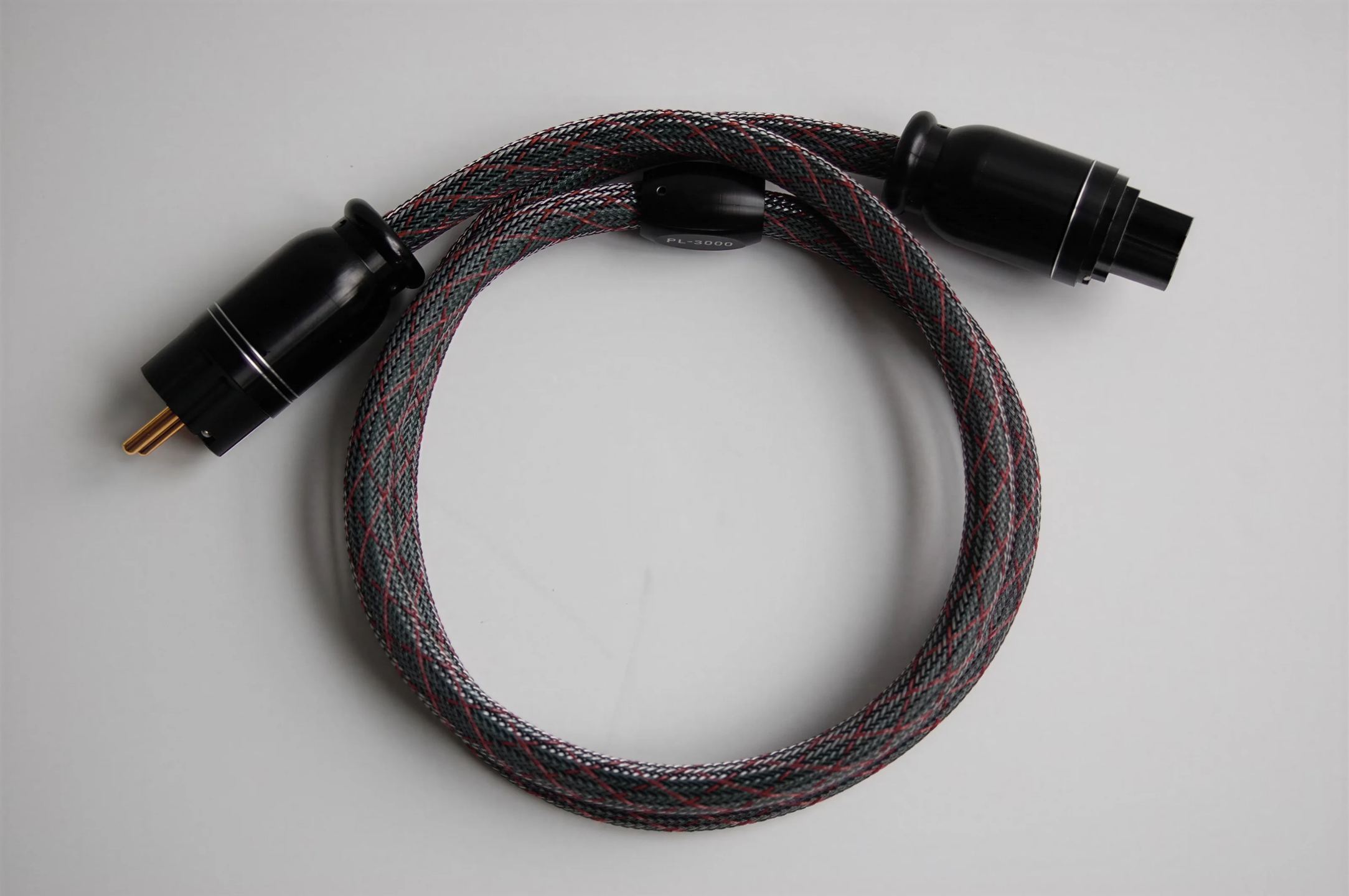

Bada PL3000 1,5m

Bada PL3000 barošanas kabelis 1,5 m

Starp kontaktligzdu un pastiprinātāju komplektā iekļautais vads bieži ir pieticīgākais ķēdes elements: tievi vadītāji, nekāda aizsardzība pret traucējumiem un nevērīgi izgatavoti lietie spraudņi. PL3000 šim pēdējam pusotram metram izmanto augstas tīrības varu, lielu šķērsgriezumu, ekranējumu un metāla spraudņus ar apzeltītiem kontaktiem. Tas atrodas Bada barošanas vadu klāsta augšgalā, virs PL1800.

Liela šķērsgriezuma deoksidēts varš

Vadītāji ir izgatavoti no 99,99 % tīra bezskābekļa vara (OFC), kas iegūts lēnas deoksidēšanas procesā. Skābekļa izvadīšana no metāla ierobežo oksīdu veidošanos starp vara graudiem — šīm mazajām, sliktāk vadošajām zonām, kuru skaits parastā varā laika gaitā palielinās. Tādējādi vadītspēja gadu gaitā saglabājas stabila.

3,5 mm² šķērsgriezums ir tikpat svarīgs kā tīrība. Ierīces komplektā iekļautajam vadam visbiežāk ir tikai 0,75 mm², dažreiz 1 mm² šķērsgriezums. Pusotru metru garā posmā turp un atpakaļ PL3000 pretestība ir aptuveni 0,015 Ω, salīdzinot ar 0,07 Ω vadam ar 0,75 mm² šķērsgriezumu. Atšķirība ir īpaši nozīmīga pastiprinātājam ar lineāru barošanas bloku: tā kondensatori uzlādējas īsos impulsos katra pusperioda virsotnē, ar strāvas maksimumiem, kas ievērojami pārsniedz vidējo patēriņu, un biezs vadītājs iztur šos strāvas pieprasījumus bez ievērojama sprieguma krituma. Tomēr jāievēro samērīgums: aptuveni piecpadsmit metru mājas elektroinstalācijas līnija ar 2,5 mm² šķērsgriezumu jau rada ap 0,2 Ω pretestību pirms kontaktligzdas. Vads nepārveido elektroinstalāciju, tas novērš vāja posma pievienošanu tās galā.

Alumīnija ekranējums pret traucējumiem

Vadītājus aptver alumīnija folija. Šāda veida ekrāns iedarbojas uz augstfrekvences traucējumiem, kas izplatās elektrotīklā vai pa gaisu dzīvojamā istabā ar interneta maršrutētāju, lādētāju impulsu barošanas blokiem vai gaismas regulatoriem. Tas darbojas abos virzienos: aizsargā strāvu, kas nonāk ierīcē, un neļauj vadam izstarot traucējumus uz signāla kabeļiem, kas aiz mēbeles atrodas tam blakus.

Savukārt 50 Hz magnētiskais lauks, kas aptver jebkuru barošanas kabeli, iziet cauri plānai alumīnija folijai. Šai zemfrekvences komponentei labākā aizsardzība joprojām ir izvietojums: barošanas vadi jānovieto atstatus no RCA vai XLR savienojumiem un, ja tiem jākrustojas, tie jākrusto taisnā leņķī, nevis jānovieto paralēli.

Metāla spraudņi ar apzeltītiem kontaktiem

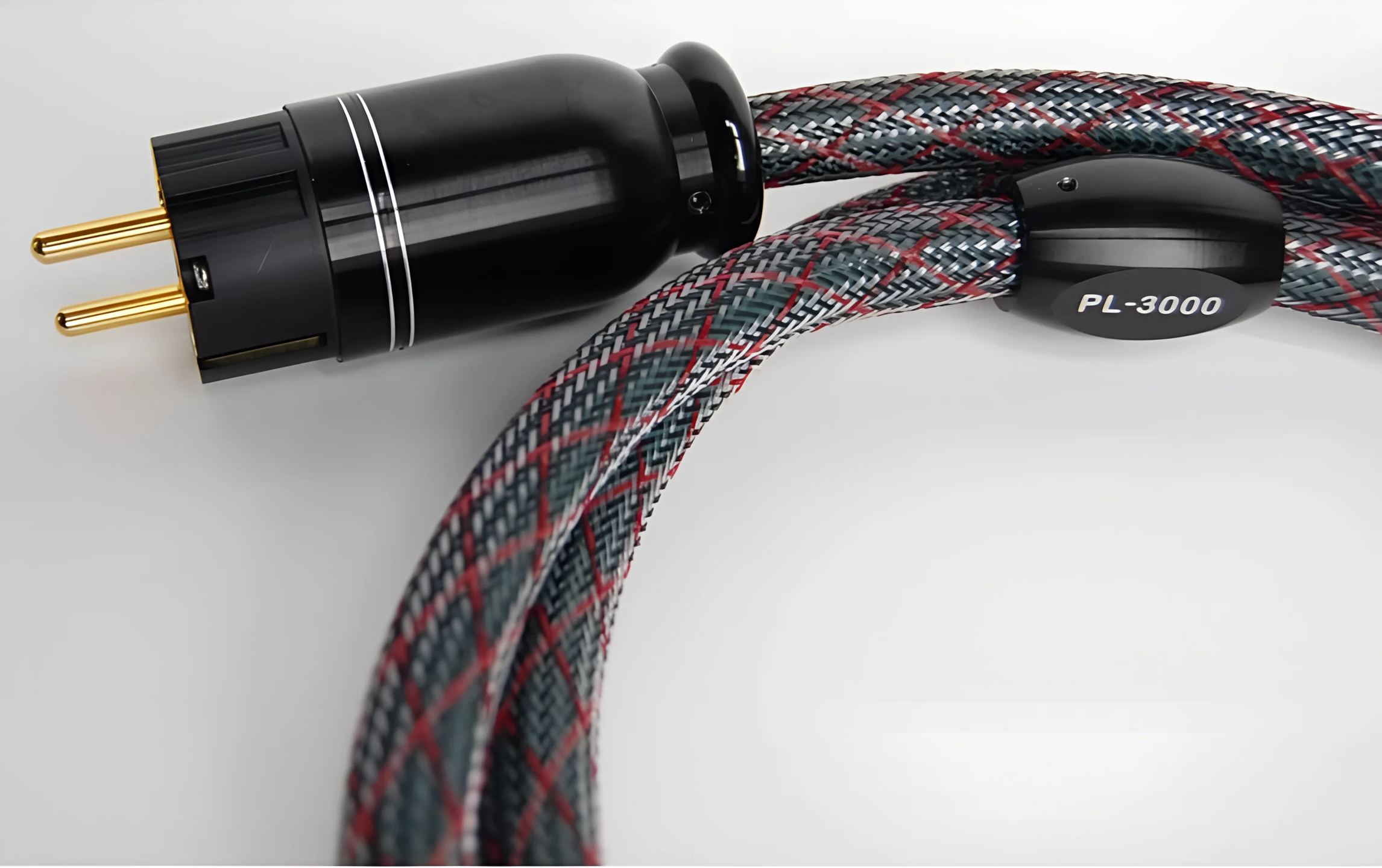

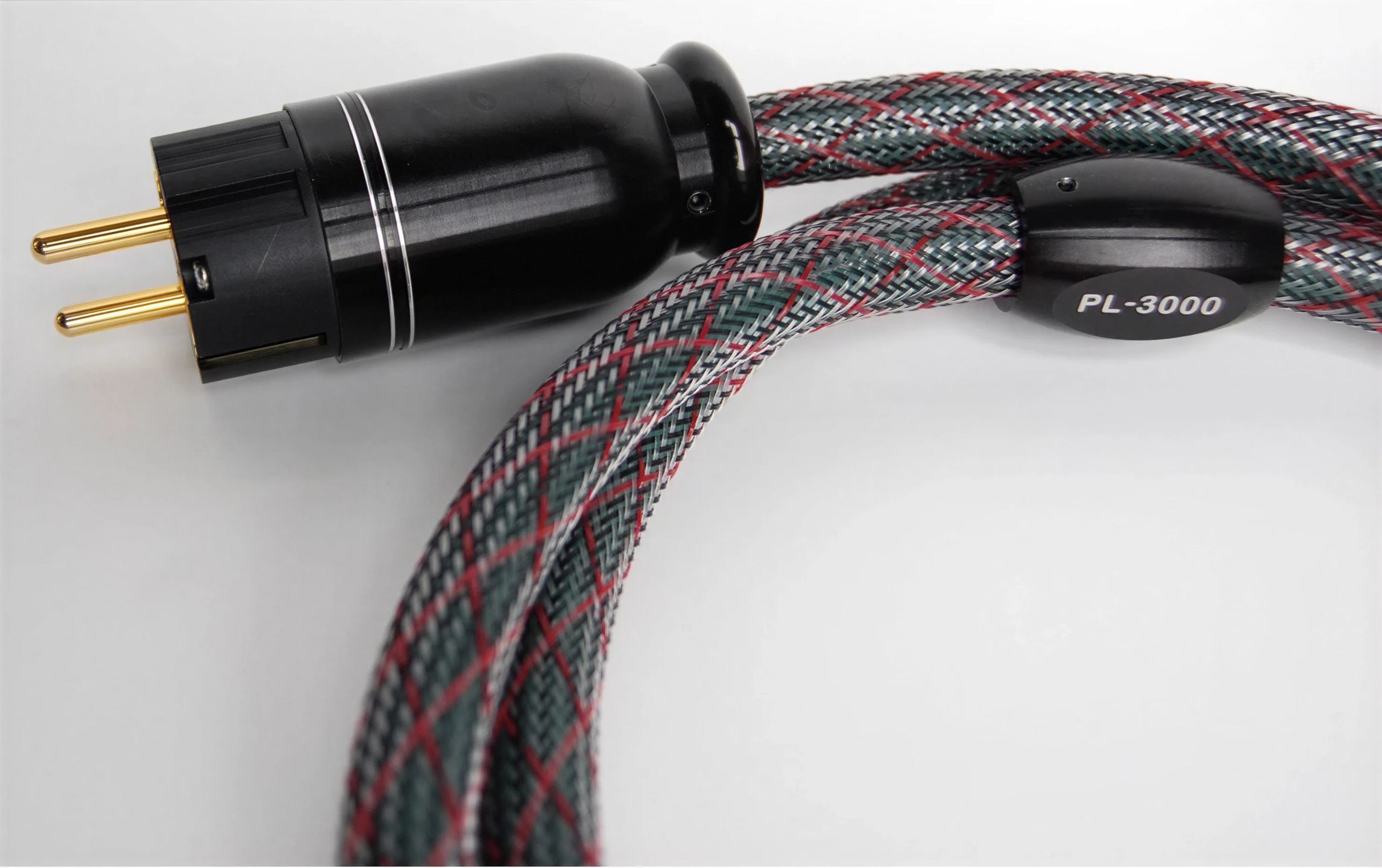

PL3000 elektrotīkla pusē ir Schuko spraudnis, bet ierīces pusē — IEC C13 ligzdas spraudnis. Abu spraudņu korpusi ir izgatavoti no alumīnija, un to kontakti ir apzeltīti. Zelts neoksidējas, tāpēc kontaktu pretestība paliek nemainīga arī pēc gadiem ilgas pievienošanas, kamēr niķelēts vai neapstrādāta misiņa kontakts kļūst blāvs un tā savienojuma kvalitāte pasliktinās. Metāla korpuss nodrošina stingru spraudņu satvērienu, un tie turas ligzdā bez brīvkustības.

C13 spraudnis ievietojas trapecveida C14 ligzdā ar trim kontaktiem, kas ir sastopama lielākajā daļā pastiprinātāju, CD atskaņotāju, pārveidotāju un tīkla atskaņotāju. Saskaņā ar standartu tas ir paredzēts 10 A, proti, aptuveni 2 300 W pie 230 V: tieši šis rādītājs, nevis vadītāju šķērsgriezums nosaka vada izmantošanas robežu. Šī rezerve ir vairāk nekā pietiekama ierastajām hi-fi ierīcēm.

Kur to pievienot hi-fi sistēmā

PL3000 vispirms jāizmanto pastiprinātājam, jo tā ir ierīce, kas patērē visvairāk strāvas un kuras strāvas pieprasījumiem lielais šķērsgriezums dod vislielāko ieguvumu. Pēc tam seko signāla avoti, īpaši tad, ja tie atrodas cieši piepildītā mēbelē kopā ar signāla kabeļiem, kurus aizsargā ekranējums.

Pusotra metra garais vads bez grūtībām savieno uz grīdas vai plaukta novietotu elektrotīkla sadalītāju ar ierīcēm hi-fi mēbelē. Tā Schuko spraudnis dabiski iederas sadalītājā ar Schuko kontaktligzdām, piemēram, Bada LB sērijas modeļos. Ekranēts kabelis ar 3,5 mm² šķērsgriezumu ir stingrāks par oriģinālo vadu: aiz ierīces vēlams atstāt dažus centimetrus brīvas vietas, lai C13 spraudnis neradītu slodzi ligzdai.

Tehniskās specifikācijas

Vadītāji

• Skābekļa nesaturošs varš (OFC - Oxygen Free Copper)
  • Tīrība: 99,99 %
  • Process: lēna deoksidēšana

Aizsardzība

• Magnētiskais ekranējums ar alumīnija foliju

Savienojumi

• Tips: Schuko vīriešu savienotājs
• Materiāls: ar zeltu pārklāts alumīnijs

Izmēri

• Garums: 1,5 m
