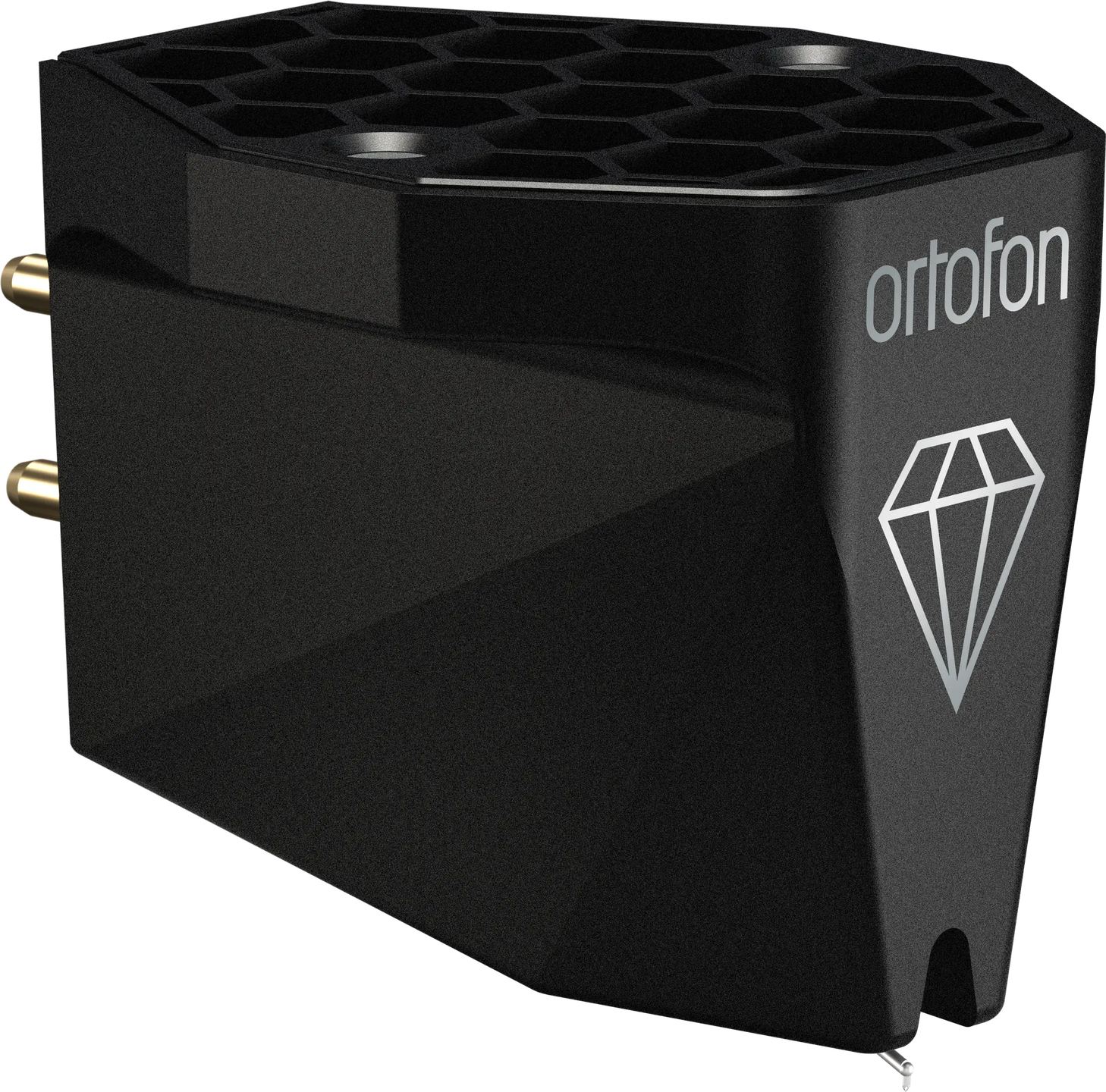

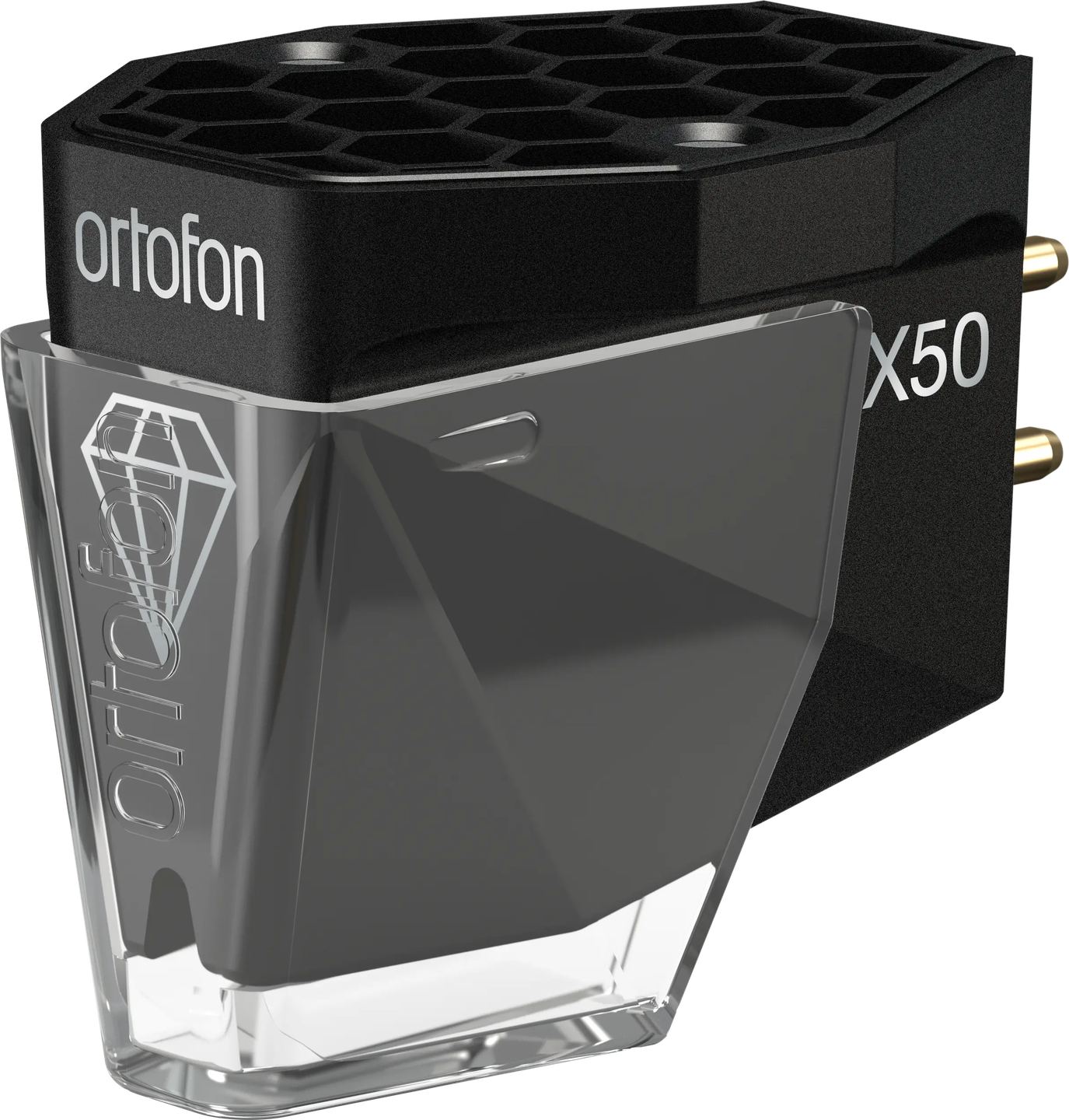

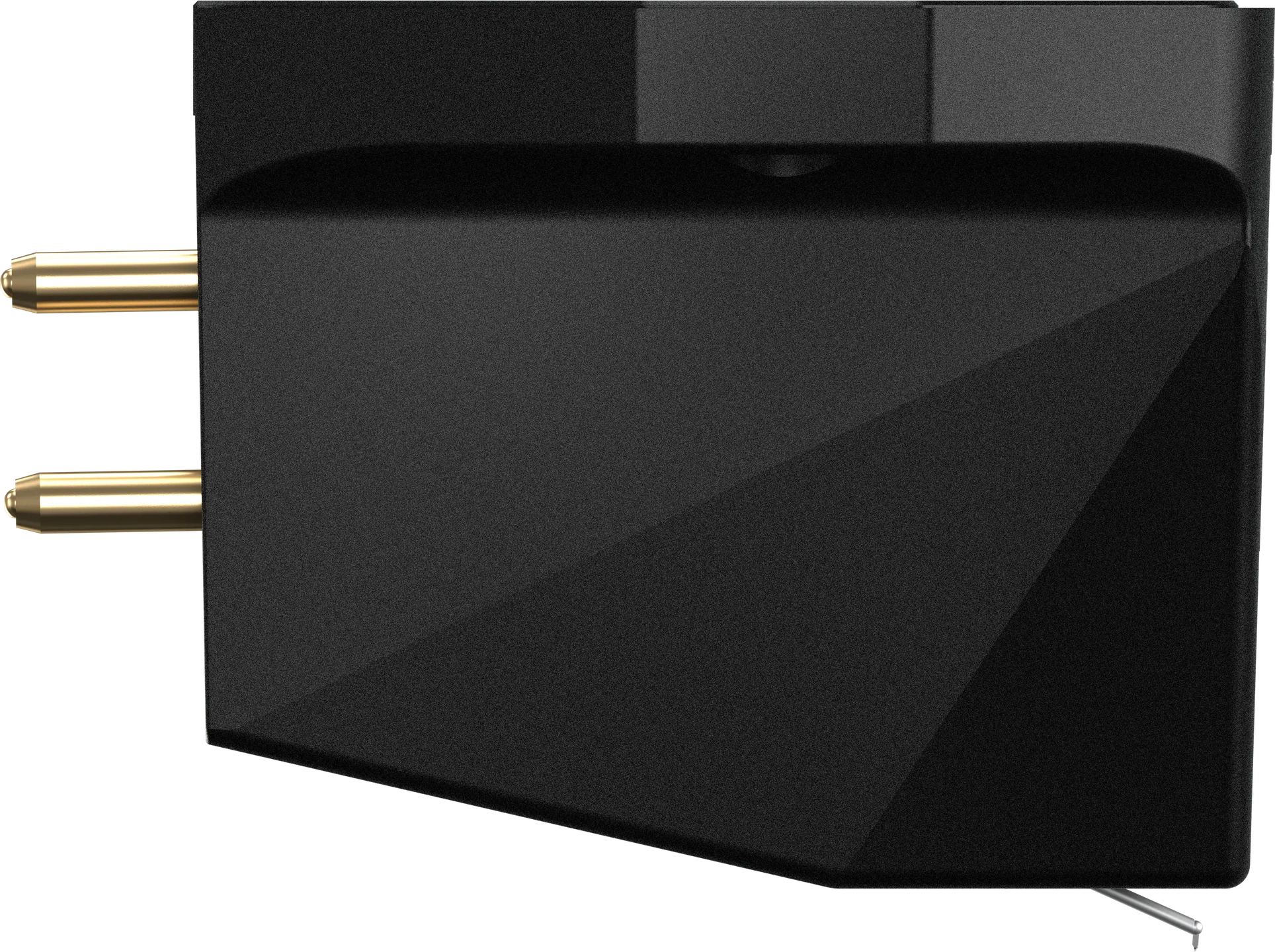

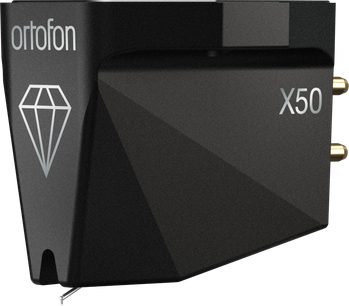

Ortofon MC X50

Pieci modeļi tagad veido Ortofon MC X sēriju. MC X50, jaunākais papildinājums, ierindojas virs MC X40 un tās Shibata dimanta. Platforma paliek tā pati: šūnveida MIM šasija, četras sudraba spoles, magnētiskā sistēma ar integrētu polāro elementu. To izceļ divi elementi: pāreja uz Nude Micro Ridge profilu un piekare, kuras gumijas sastāvs ir izstrādāts tieši šim modelim.

Micro Ridge dimants uz bora kātiņa

Micro Ridge profils tiek definēts ar saviem izmēriem: priekšējais rādiuss 2,5 µm apvienojumā ar aizmugurējo rādiusu 75 µm. Salīdzinot ar MC X40 Shibata profilu (r/R 6/50 µm), priekšējais rādiuss ir aptuveni 2,4 reizes smalkāks, kas veido ļoti šauru kontakta malu. Lielākais aizmugurējais rādiuss pagarina vertikālo kontakta zonu ar rievas sienu. Rezultāts ir augsta un smalka nolasīšanas virsma, kas ģeometriski ir tuva griešanas instrumenta profilam, kas tiek izmantots plates izgriešanai. Šāds kontakta veids uzlabo augstfrekvences modulāciju nolasīšanu un samazina kropļojumus iekšējās rievās, kur plates lineārais ātrums samazinās un kur galviņām ar platāku profilu rodas lielākas grūtības. Ortofon arī izceļ Micro Ridge ilgmūžību: augstumā plašākā kontakta virsma sadala nodilumu pa lielāku laukumu nekā profiliem ar mazāku nospiedumu.

Kātiņš ir no bora, tāpat kā MC X40. Pārējie trīs sērijas modeļi (X10, X20, X30) izmanto alumīniju. Bors apvieno augstu stingrību un mazu masu — divas īpašības, kas paātrina vibrāciju pārnesi no dimanta uz ģeneratoru. No tā tieši iegūst pārejas procesu atveide ar skaidrāk definētiem nošu uzbrukumiem un izdzišanām.

Četras sudraba spoles un 28 dB kanālu atdalījums

Visa MC X sērija izmanto viena tipa ģeneratoru ar četrām spolēm (quad coils), kas uztītas no augstas tīrības sudraba stieples. Magnētiskā sistēma balstās uz viengabala polāro elementu, kas integrēts aizmugures jūgā — konstrukcija, kuras mērķis ir maksimizēt magnētiskās ķēdes efektivitāti un ierobežot signāla zudumus.

MC X50 nodrošina 28 dB kanālu atdalījumu pie 1 kHz, tas ir par 2 dB vairāk nekā MC X40. Kanālu līdzsvars, mērīts 0,5 dB robežās, ir identisks visiem pieciem sērijas modeļiem: šī konsekvence liecina par viendabīgu ģeneratora montāžu no viena modeļa uz otru. Iekšējā pretestība 6 Ω nozīmē, ka nepieciešams MC phono priekšpastiprinātājs. Ortofon iesaka slodzes pretestību virs 50 Ω, kas nodrošina ērtu rezervi salīdzinājumā ar lielāko daļu tirgū pieejamo MC phono pakāpju.

Šūnveida MIM šasija un piekare ar jaunu sastāvu

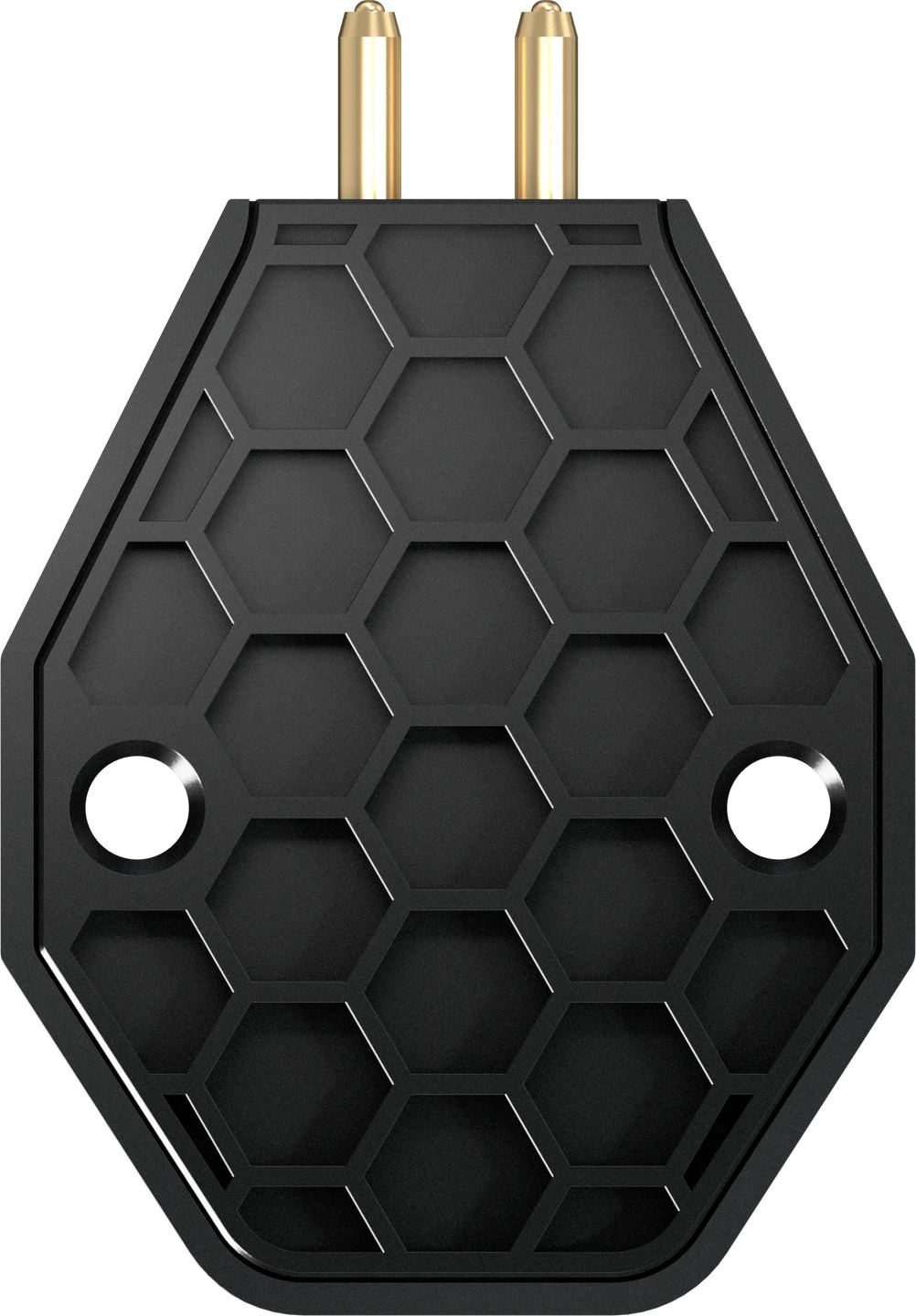

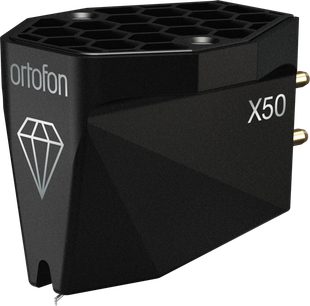

Katras MC X galviņas korpusa pamatā ir nerūsējošā tērauda karkass, kas izgatavots ar metāla pulvera iesmidzināšanas metodi (MIM, Metal Injection Molding). Pēc formēšanas un saķepināšanas detaļai ir iekšēja šūnveida struktūra, kas apvieno stingrību un vieglumu. PVD (Physical Vapor Deposition) virsmas apstrāde aizsargā visu konstrukciju un nodrošina apdares ilgmūžību.

MC X50 modelim Ortofon ir izstrādājis gumijas sastāvu ar jaunu formulu. Ražotāja Dānijas rūpnīca savus elastomērus ražo uz vietas, un katrs MC X sērijas modelis saņem amortizāciju, kas pielāgota tā īpašajām raksturlielumiem. MC X50 sānu dinamiskā atbilstība ir 14 µm/mN, nedaudz mazāka nekā MC X40 15 µm/mN. Šī vērtība atspoguļo stingrāku kātiņa kontroli — izvēli, kas labi saskan ar Micro Ridge profila smalkumu: dimants nolasa ļoti detalizētas modulācijas rievā un gūst labumu no labi kontrolētas spoļu kustības, lai no tām iegūtu maksimumu.

Pielāgošana tonarmam un nolasīšanas iestatījumi

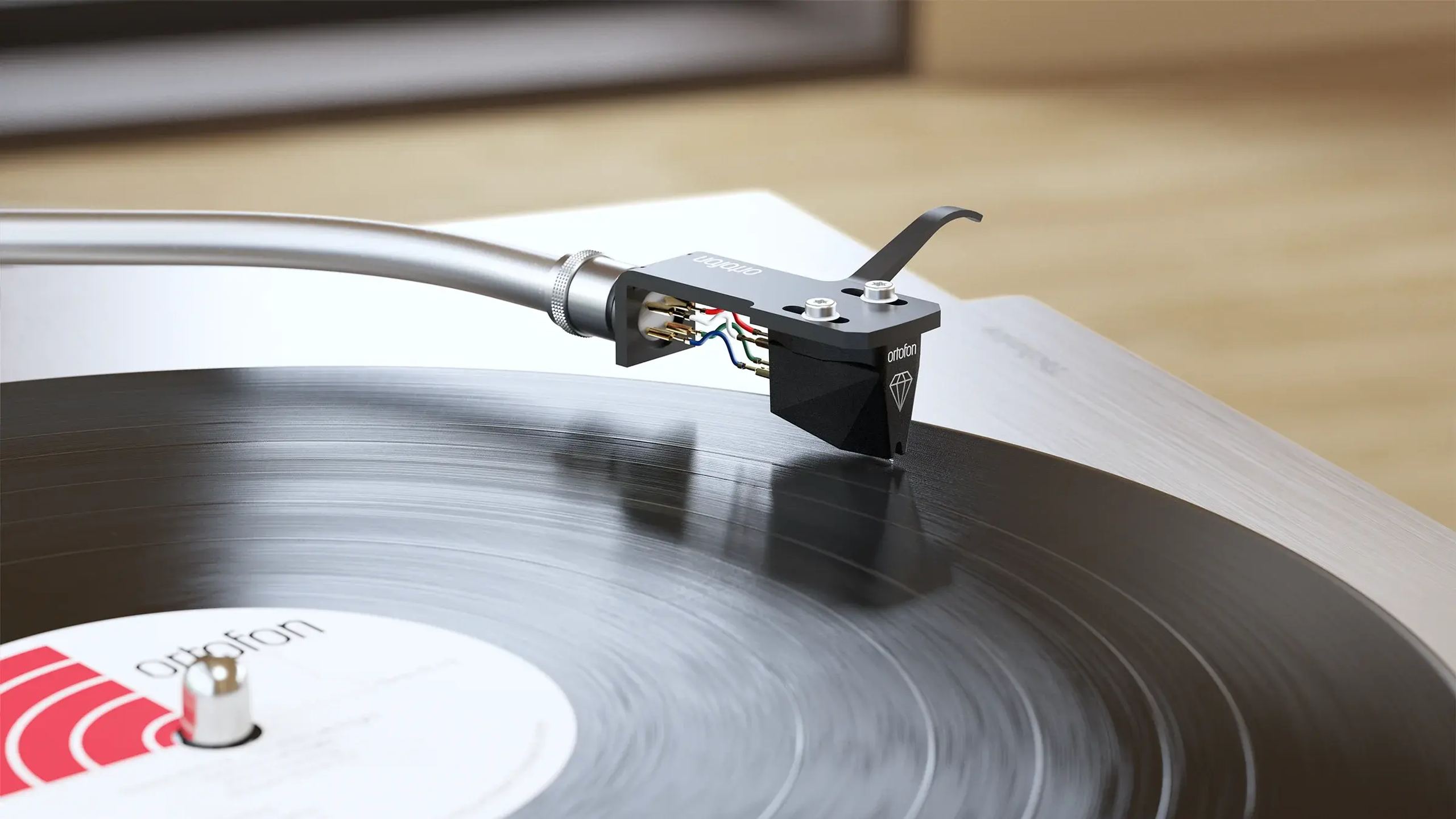

Ar 8,6 g svaru un 14 µm/mN atbilstību MC X50 ir piemērota tonarmiem ar zemu līdz vidēju efektīvo masu. Tonarma un galviņas pāra rezonanses frekvencei jābūt no 7 līdz 12 Hz — nosacījums, ko izpilda lielākā daļa mūsdienu tonarmu.

0,4 mV izejas spriegums atrodas MC galviņai augšējā diapazonā. Šis līmenis atvieglo saskaņošanu ar daudziem MC phono priekšpastiprinātājiem bez paaugstinošā transformatora, lai gan šī iespēja joprojām ir iespējama ar transformatoru, kura ieejas pretestība atbilst galviņas 6 Ω. Frekvenču raksturlīkne ir norādīta kā +/- 1 dB no 20 Hz līdz 20 kHz — šaura tolerance.

Tāpat kā jebkurš smalka kontakta profils, arī Micro Ridge sniedz vislabāko rezultātu, ja azimuts, VTA (vertikālais nolasīšanas leņķis) un piespiedējspēks ir noregulēti rūpīgi. Ieteicamais piespiedējspēks ir 2,0 g. Aptuvens iestatījums nerada risku sabojāt plates, taču tas samazinās priekšrocības, ko Micro Ridge profils sniedz salīdzinājumā ar Shibata vai Fine Line. Jāparedz izlīdzināšanas šablons un precīzi galviņas svari ar simtdaļgrama precizitāti.

Tehniskās īpašības

Pārskats

• Augstākās klases MC (Moving Coil) fonokārtridžs, Ortofon MC X sērijas virsotne
• Izstrādāts visprasīgākajiem audiofiliem
• Īpaši precīza atskaņošana, izcila izsekošanas stabilitāte un skaņas atveide ar ievērojamu caurspīdīgumu

Galvenie punkti

• Nude Micro Ridge dimants
• Īpaši stingrs un viegls bora konsoles turētājs
• Augstas tīrības sudraba spoles
• MIM nerūsējošā tērauda iekšējā struktūra ar šūnveida uzbūvi
• Piekare, kas izstrādāta īpaši MC X50
• Izcila kanālu atdalīšana un ļoti zemi kropļojumi
• Ātra pārejas reakcija un detalizēta atveide

Tips un konstrukcija

• Tips: MC fonokārtridžs
• Spoļu sistēma: Quad coils
• Spoļu vads: augstas tīrības sudrabs

Dimants un konsoles turētājs

• Konsoles turētāja materiāls: bors
• Dimanta profils: Micro Ridge
• Dimanta tips: Nude
• Dimanta rādiuss: r / R 2,5 / 75 μm

Elektriskā veiktspēja

• Izejas spriegums: 0,4 mV
• Kanālu līdzsvars pie 1 kHz: 0,5 dB
• Kanālu atdalīšana pie 1 kHz: 28 dB
• Frekvenču diapazons: 20 Hz – 20 kHz (+/- 1 dB)
• Iekšējā impedance (DC pretestība): 6 Ω
• Ieteicamā slodzes impedance: > 50 Ω

Mehāniskās īpašības

• Sānu dinamiskā atbilstība: 14 µm / mN
• Ieteicamais piespiedspēks: 2,0 g
• Kārtridža svars: 8,6 g
