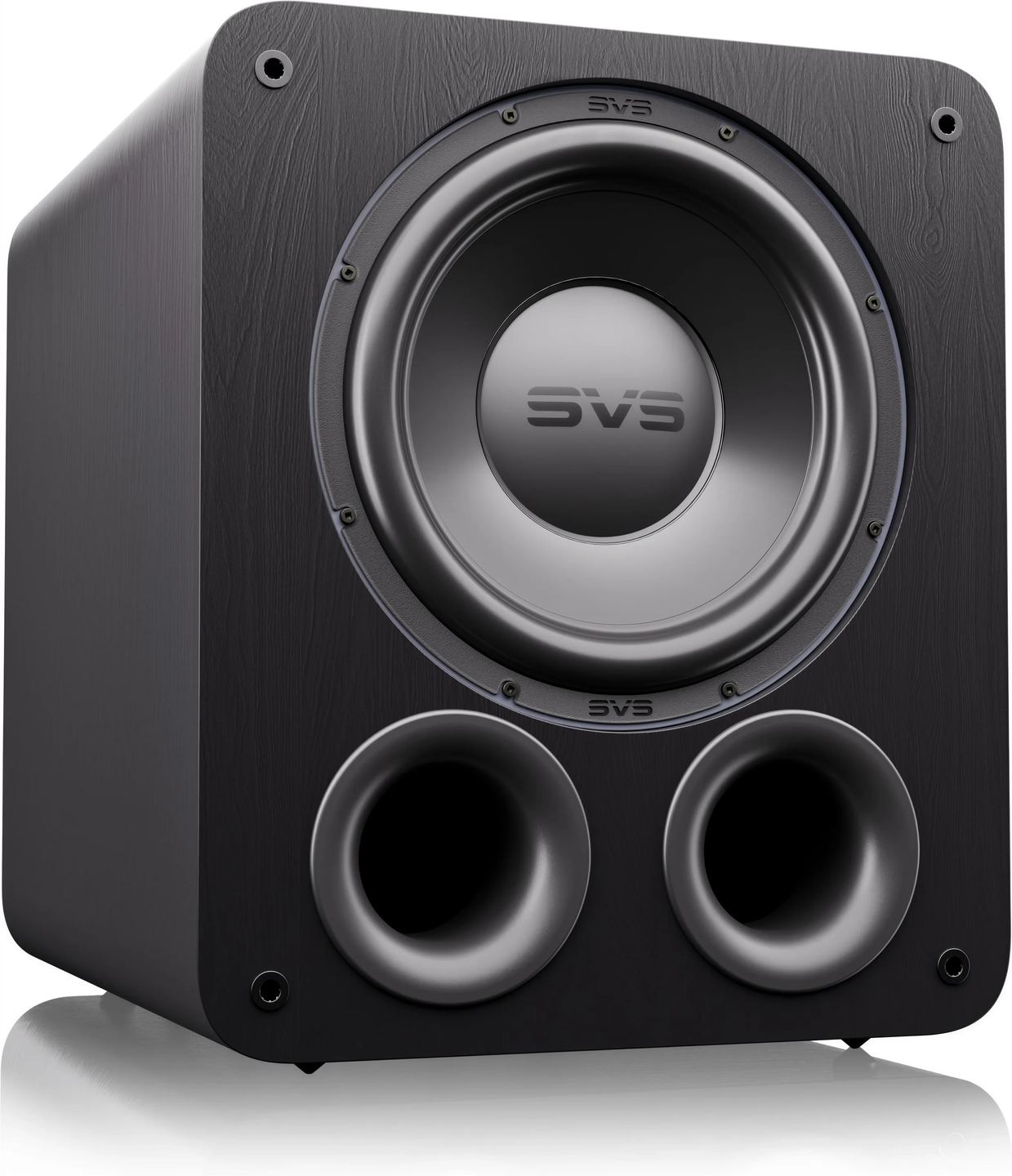

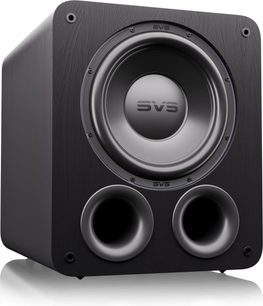

SVS PB-3000 R|Evolution

Nomainot populāro PB-3000, šis pilnībā pārveidotais modelis apvieno akustiskos jauninājumus, kas izstrādāti augstākās klases sērijām 17-Ultra R|Evolution un 5000 R|Evolution. Pāreja uz jaudīgāku pastiprinātāja platformu, kombinācijā ar modernu DSP un pilnībā no jauna izstrādātu skaņas pārveidotāju, no jauna definē šīs izmēru kategorijas 33 cm bass-reflex tipa zemfrekvences skaļruņa iespējas.

Spēcīgām membrānas svārstībām paredzēts pārveidotājs

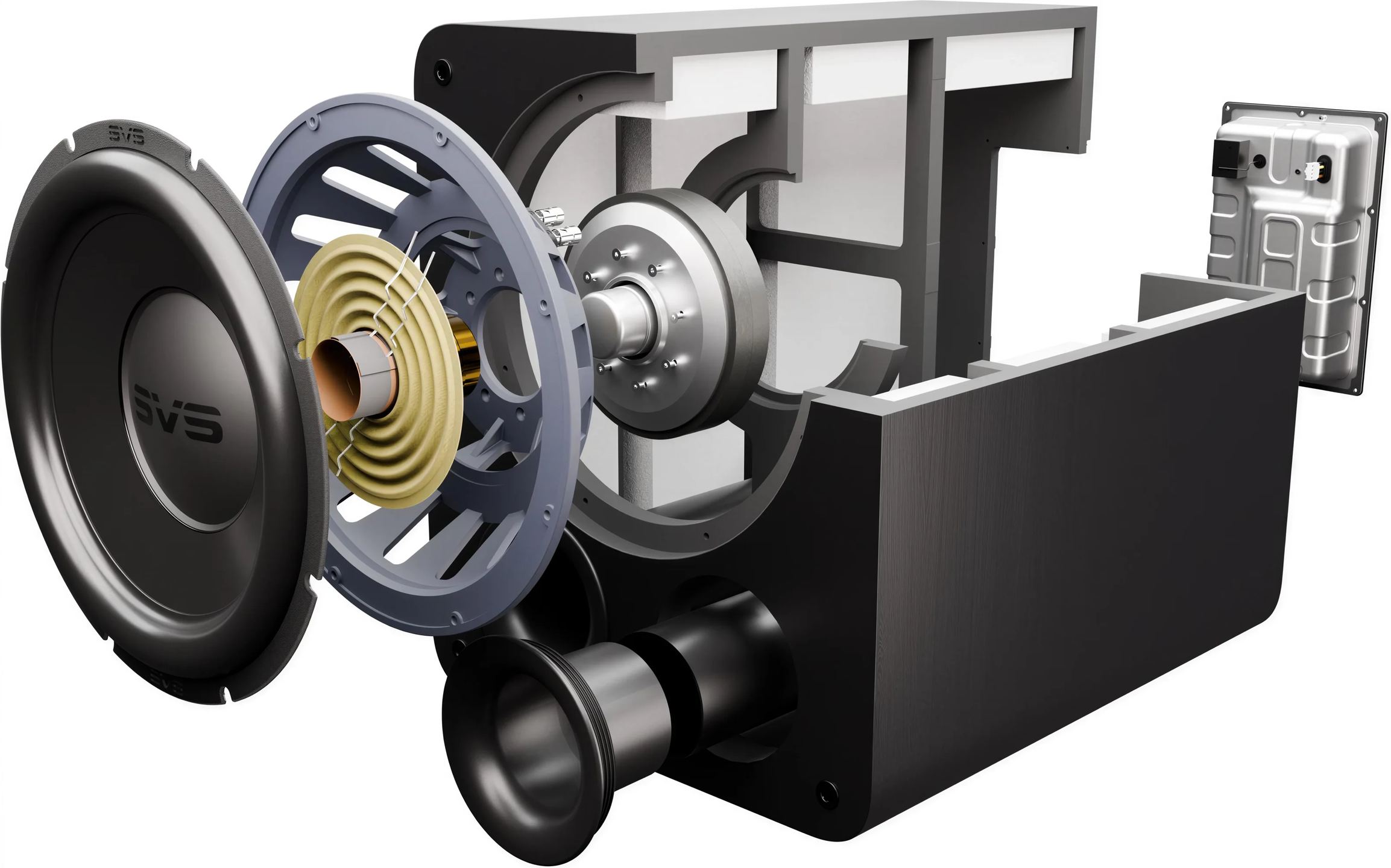

PB-3000 R|Evolution izmantotais 33 cm (13 collu) skaļrunis ir pilnībā no jauna izstrādāts, koncentrējoties uz liela amplitūdas gājiena kustību kontroli. Tālrunis spoles tinumam ir plakanas malas, dalīts tinums (flat-edge wound split-wind), kas uzmontēts uz 5 cm alumīnija karkasa ar augstu siltumvadītspēju – šāda arhitektūra maksimizē pieejamo magnētisko spēku pie lielas amplitūdas gājiena, vienlaikus samazinot kustīgo masu, lai uzlabotu reakcijas ātrumu.

Dzinējs apvieno divus toroīdos Y30 ferīta magnētus ar palielinātu tērauda aizmugurplāksni, radot magnētisko lauku, kas spēj nodrošināt lineāru gājienu (Xmax) 30,1 mm un mehānisko gājienu (Xmech) 72,9 mm. Demodulācijas gredzens no 6063 alumīnija palīdz ierobežot intermodulācijas kropļojumus augstos skaņas līmeņos.

No augstas blīvuma liekta alumīnija izgatavotais grozs, kas optimizēts ar galīgo elementu analīzi, nodrošina stingru kustīgo elementu savstarpējo izlīdzinājumu. Ventilētais konuss no 1100 alumīnija apvieno stingrību ar vieglumu, kamēr piekare sastāv no divkārtīga 16,5 cm Nomex “spider” balstījuma un SBR ārējās piekares ar ļoti lielu gājienu. Kopējais pārveidotāja svars ir 10,5 kg, no kuriem 8,4 kg veido tikai dzinējs.

Jaudīgāka un izsmalcinātāka elektronika

D klases pastiprinātājs ar diskrētiem MOSFET izejas posmiem nodrošina 1200 W nepārtrauktu jaudu un pārsniedz 4000 W īslaicīgā maksimumā, kas ir par 50 % vairāk nekā iepriekšējai paaudzei. Četri 60 A / 200 V MOSFET tranzistori vada skaļruni ar samazinātu elektromagnētisko starojumu un augstu efektivitāti. Rezonanses tipa LLC pārslēgšanas barošanas avots uztur stabilu 160 V spriegumu neatkarīgi no slodzes, savukārt konvektīvā plāksne, kas iesūc gaisu no apakšas, nodrošina dzesēšanu bez ārēji redzama radiatora.

Analog Devices digitālais signālapstrādes procesors ar 295 MHz taktsfrekvenci ir būtisks uzlabojums salīdzinājumā ar iepriekšējā modeļa 50 MHz DSP. SVS norāda, ka skaitļošanas jauda ir pieckāršota, ļaujot veikt dubultās precizitātes 56 bitu audio apstrādi un sasniegt kopējos harmoniskos kropļojumus plus troksni zem 0,05 % pie nominālās jaudas.

Konfigurējama bass-reflex tipa korpusa uzbūve

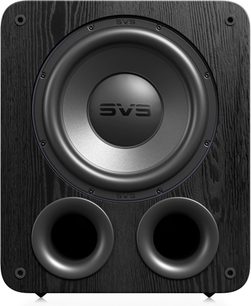

No augstas blīvuma MDF izgatavotais korpuss ar iekšējiem pastiprinājumiem, kas novērš parazītiskas rezonanses, izmanto bass-reflex konfigurāciju ar diviem 8,9 cm (3,5 collu) atverēm. Šāda konstrukcija standarta režīmā nodrošina frekvenču joslas paplašinājumu līdz pat 16 Hz (±3 dB). Komplektā iekļautie putu aizbāžņi ļauj pārvērst zemtrokšņa skaļruni slēgtā korpusā, paceļot zemāko robežfrekvenci līdz 18 Hz un vienlaikus mainot pārejas procesu raksturu.

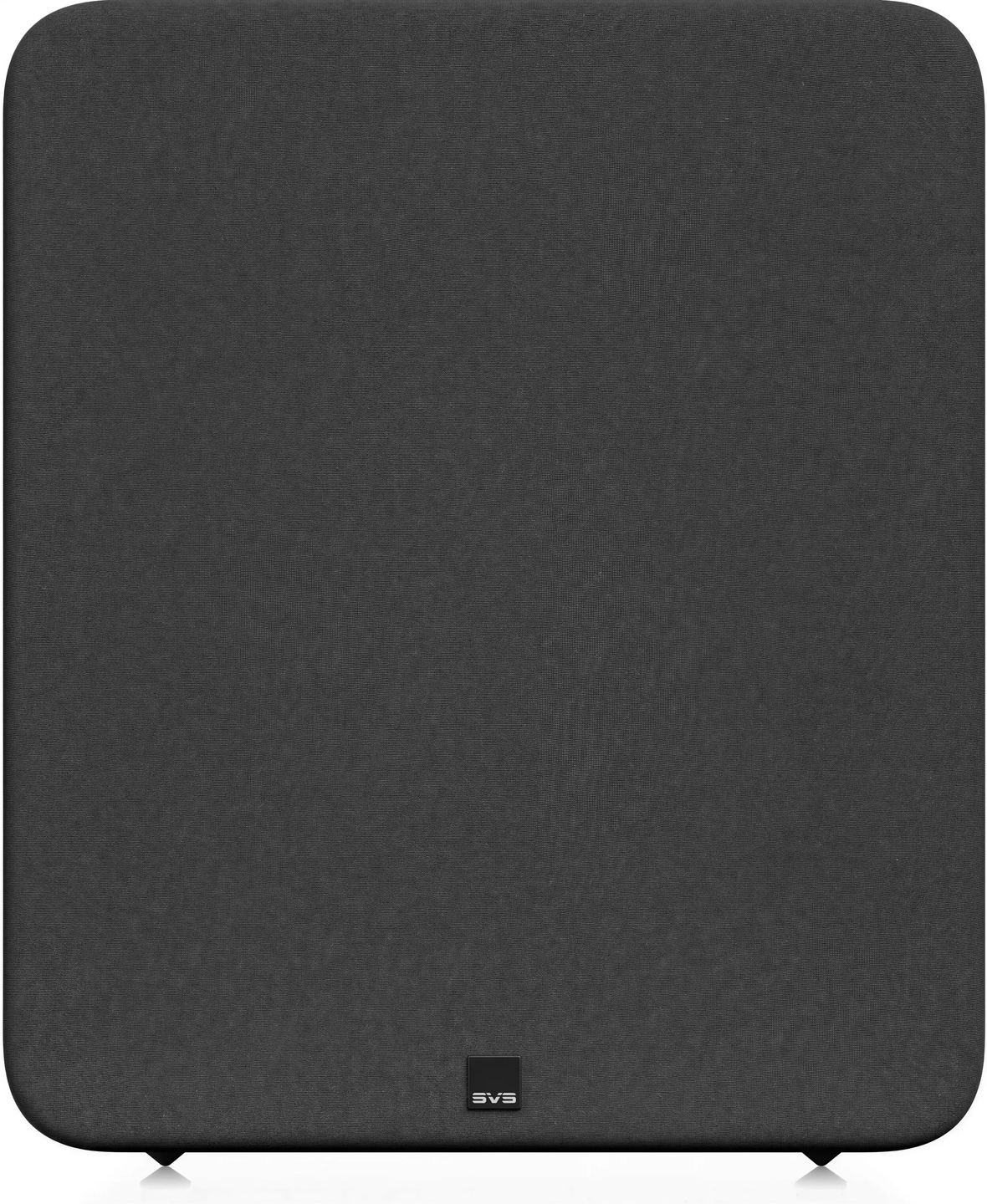

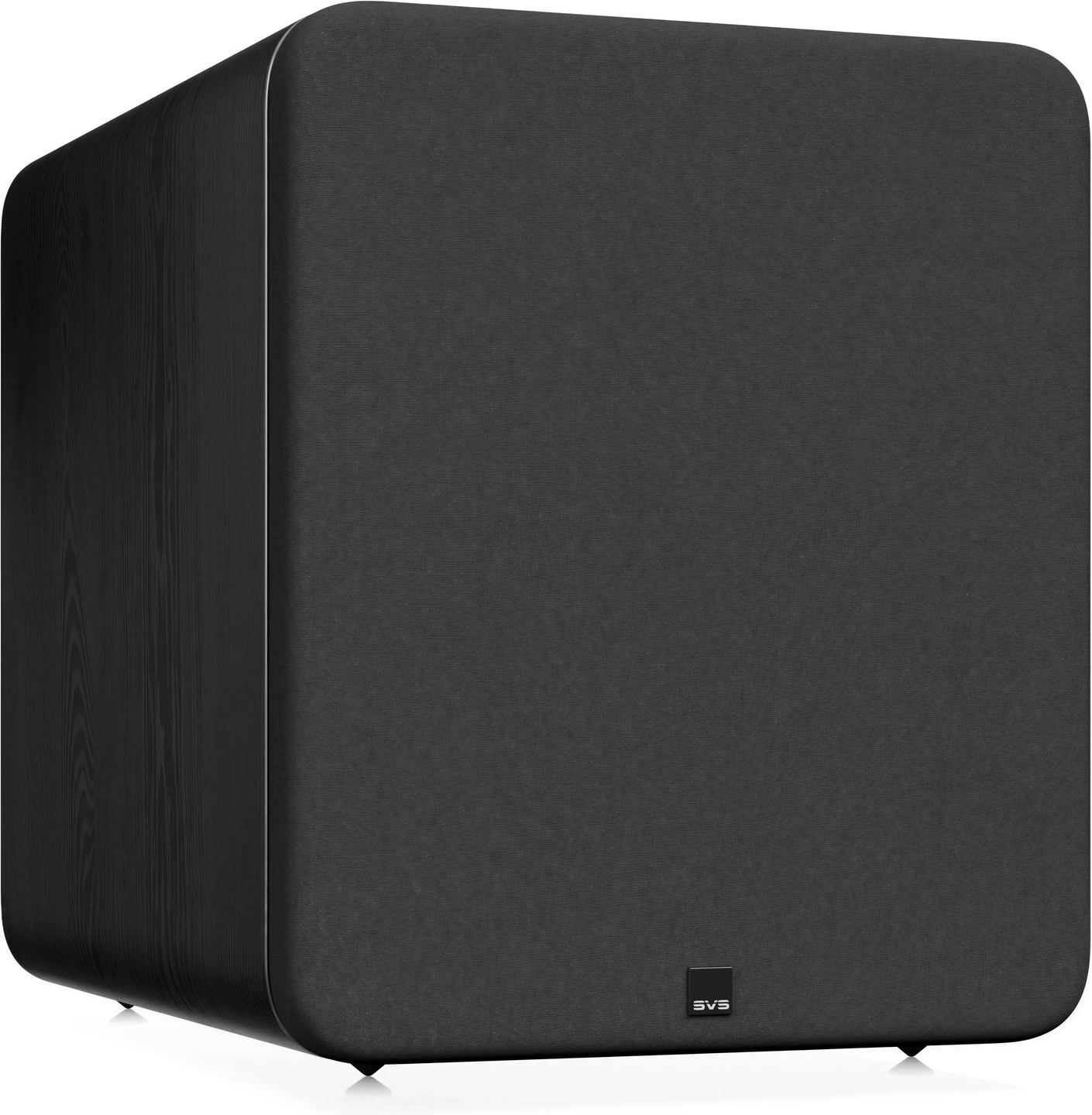

Ar izmēriem 557 × 465 × 626 mm (ieskaitot aizsargrežģi) un svaru 38,6 kg PB-3000 R|Evolution joprojām ir iespaidīgs, taču būtiski kompaktāks nekā 5000 vai 17-Ultra sērijas modeļi. Pieskrūvējamas iso-elastomēra kājiņas nodrošina atsaisti no grīdas un samazina vibrāciju pārnesi uz blakus esošajām virsmām. Korpusu klāj augstākās klases Black Ash apdare, savukārt nerezonējošo ABS režģi ar akustisko audumu var noņemt bez jebkādas izmērāmas ietekmes uz skaņu.

Vadība un integrācija ar SVS lietotni

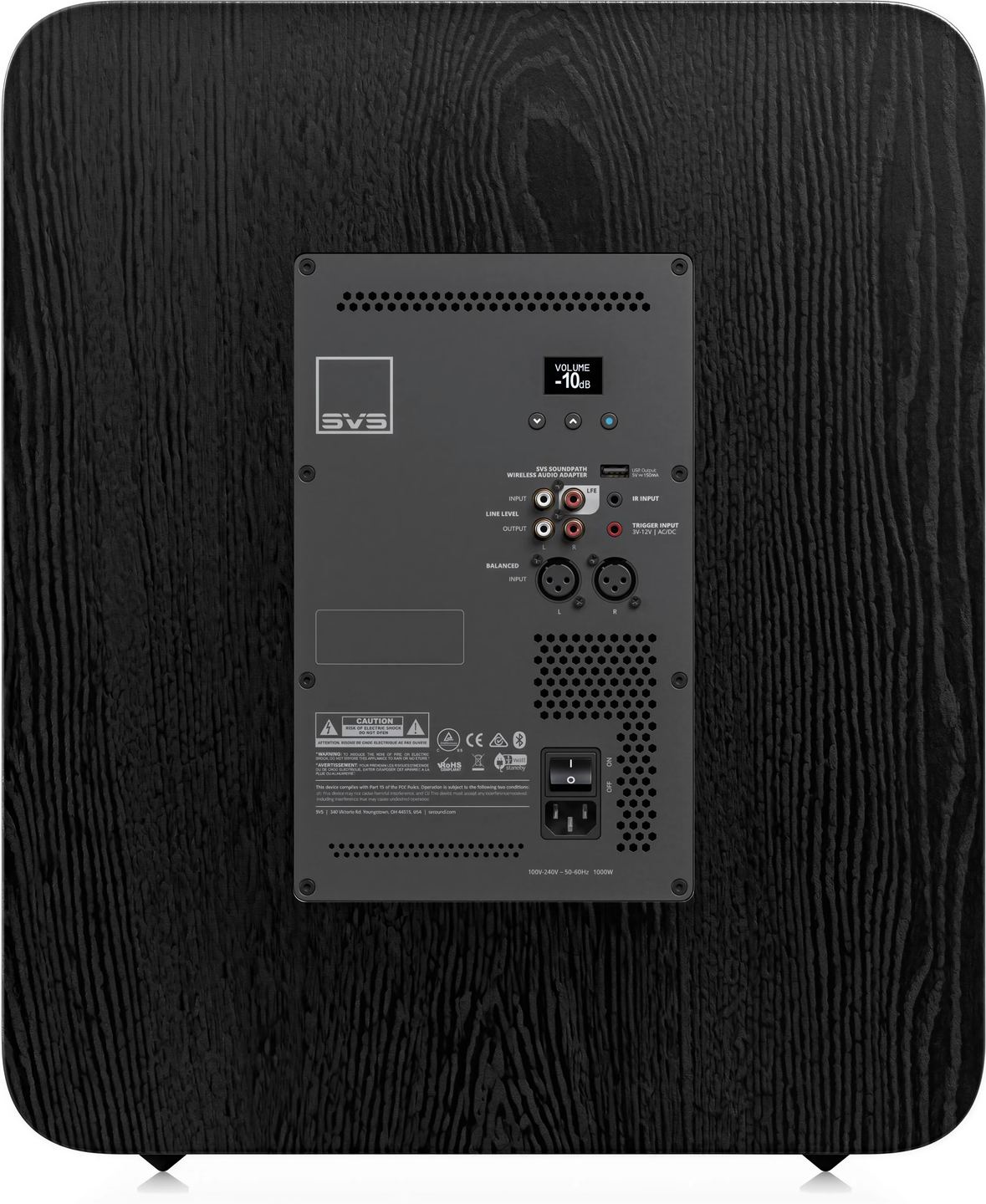

OLED ekrāns zemfrekvences skaļruņa aizmugurē ļauj tieši piekļūt galvenajiem iestatījumiem un ietver Display Flip funkciju, lai nodrošinātu ērtu nolasīšanu neatkarīgi no orientācijas. Tomēr pilnu kalibrācijas iespēju klāstu atbloķē SVS mobilā lietotne (iOS, Android un Fire).

Seši parametriskie ekvalaizeri aizstāj iepriekš pieejamās trīs joslas, nodrošinot smalkāku telpas modu regulēšanu. Telpas pastiprinājuma kompensācija samazina pārmērīgo dziļo basu enerģiju, kas raksturīga mazām telpām. Trīs lietotāja priekšiestatījumi ļauj ātri pārslēgties starp konfigurācijām atkarībā no satura – mūzika, kino vai samazinātas jaudas nakts režīms.

SVS plāno ar programmaparatūras atjauninājuma palīdzību pievienot automātisko telpas ekvalaizācijas funkciju. Šī kalibrācija izmantos viedtālruņa mikrofonu vai ārēju mikrofonu, lai analizētu akustisko atbildi un automātiski pielietotu korekcijas filtrus, kas pielāgoti konkrētajai klausīšanās videi.

Savienojumu klāstā ir nebalansēta RCA ieeja (10 kΩ, līdz 4 Vrms) un balansēta XLR ieeja (18 kΩ, līdz +14 dBu), kas ļauj integrēt ierīci gan mājas kinozāles sistēmā, gan hi-fi ķēdē vai studijā. Papildu pieslēgvietas ietver 3,5 mm trigeri (3–12 V AC/DC), infrasarkano staru ieeju un USB portu izvēles SoundPath bezvadu adapterim. Gaidstāves režīmā enerģijas patēriņš saglabājas zem 0,5 W.

Lietošana divkāršā konfigurācijā

Divu PB-3000 R|Evolution izmantošana ļauj mazināt frekvenču atbildes svārstības, kas saistītas ar telpas stāvošajiem viļņiem. Izvietojot basu avotus dažādās vietās, palielinās skaņas viļņu blīvums, un raksturīgie kritumi vai pīķi vienā klausīšanās pozīcijā tiek izlīdzināti. Šāda pieeja nāk par labu arī mājas kinozāles pastiprinātāju automātiskās korekcijas sistēmām, kurām tādējādi ir sākotnēji vienmērīgāka līkne, ar kuru strādāt.

Tehniskās specifikācijas

Skaļrunis

• 13 collu (33 cm) īpašais skaļrunis ar lielas amplitūdas gājienu un pārmēra jaudas dzinēju
  • Priekšējais montējums
  • Skaļruņa svars: 10,5 kg
  • Dzinēja svars: 8,4 kg
• Gājiens
  • Xmax: 30,1 mm
  • Xmech: 72,9 mm
• Spole
  • SVS plakanā spole ar daļēju tinumu
  • 2 collu alumīnija karkass ar augstu siltumvadītspēju
• Dzinējs
  • Dubultais toroidālais Y30 ferīta magnēts
  • Pārmēra tērauda T07A aizmugures plāksne un SPHC augšējā plāksne
• Šasija: augstas blīvības lietais alumīnijs, optimizēts ar galīgo elementu analīzi (FEA)
• Konuss: ventilēts 1100 alumīnijs, stingrs un viegls
• Iekšējie savienojumi: augstas temperatūras sudraboti 24 dzīslu Litz kabeļi
• Piekare
  • Divkārtīgs 6,5 collu Nomex „spider”
  • Ļoti liela gājiena SBR ārējā piekare
• Optimizācija
  • 6063 alumīnija demodulācijas gredzens kropļojumu samazināšanai
  • Īpaši precīzas mehāniskās pielaides perfektai linearitātei

Pastiprināšana un apstrāde

• Augstas jaudas D klases pastiprinātājs
  • Nepārtrauktā jauda: 1200 W
  • Pīķa jauda: virs 4000 W
  • Jaudas pieaugums: +50 % salīdzinājumā ar iepriekšējo paaudzi
• Ciparu signālapstrādes procesors (DSP)
  • Analog Devices 295 MHz procesors
  • 56 bitu dubultprecizitātes apstrāde
  • Vairāk nekā 5 reizes lielāka skaitļošanas jauda nekā iepriekšējai paaudzei
• Kropļojumi: mazāk nekā 0,05 % THD+N (kopējie harmoniskie kropļojumi + troksnis) pie nominālās jaudas
• Barošanas bloks
  • Augstas efektivitātes rezonanses LLC impulsu barošana
  • Konstanta stabilizēta 160 V sprieguma padeve
• Izejas pakāpes
  • 4 MOSFET tranzistori 60 A / 200 V
  • Ļoti zems elektromagnētiskais starojums (EMI) un augsta efektivitāte
• Dzesēšana
  • Konvektīvā plāksne ar gaisa pieplūdi no apakšas
  • Nav nepieciešami ārējie dzesēšanas radiatori

Savienojumi un vadība

• Audio ieejas
  • Nesabalansēta RCA: 10 kΩ, līdz 4 Vrms
  • Sabalansēta XLR: 18 kΩ, līdz +14 dBu
• Vadība
  • OLED ekrāns ar aizmugures saskarni un Display Flip funkciju
  • SVS mobilā lietotne
• Aktivizācija
  • Automātiska noteikšana / aktivizēšana, izmantojot lietotni
  • 3,5 mm trigger: 3–12 V AC / DC
• Viedās mājas integrācija
  • 3,5 mm infrasarkanā (IR) ieeja
• USB: barošana SVS SoundPath Wireless adapterim (pēc izvēles)
• Gaidstāves patēriņš: mazāks par 0,5 W
• Atbilstība: RoHS, starptautiskās sertifikācijas

Mobilā lietotne

• Saderība: iOS / Android / Fire
• Pilnīga vadība: skaļums, zemo frekvenču filtrs, fāze, polaritāte
• Papildu ekvalaizers
  • 6 parametriskie ekvalaizeri
  • Telpas pastiprinājuma kompensācija
• Iestatījumu režīmi
  • 3 lietotāja priekšiestatījumi
  • Automātiskā telpas ekvalaizācija (drīzumā): automātiska kalibrēšana, izmantojot viedtālruņa mikrofonu vai ārējo mikrofonu
• Divvirzienu atgriezeniskā saite reāllaikā
• Iebūvēti pamācību materiāli

Izmēri un svars

• Izmēri ar režģi: 557 × 465 × 626 mm (A × P × D)
• Izmēri bez režģa: 557 × 465 × 597 mm (A × P × D)
• Iepakojuma izmēri: 675 × 619 × 739 mm
• Neto svars: 38,6 kg
• Svars ar iepakojumu: 47,3 kg

Korpuss un apdare

• Apdare: premium Black Ash
• Slodze: bass-reflex vai slēgts (konfigurējami fāzu invertora kanāli)
• Fāzu invertori: dubults 3,5 collu augstas caurlaidības ports
• Režģis: biezs, nerezonējošs ABS rāmis ar akustisko audumu
• Korpuss: augstas blīvības MDF ar iekšējiem stiprinājumiem maksimālai stingrībai
• Kājinas: pieskrūvējami iso-elastomēra balsti labākai stabilitātei un vibrāciju samazināšanai

Komplektā iekļautie piederumi

• Akustiski caurspīdīgs ABS režģis
• 2 putu fāzu invertora aizbāžņi
• Iso-elastomēra kājiņas
• Augstas jaudas barošanas kabelis (1,8 m)
• Ātrās uzstādīšanas rokasgrāmata
