Van den Hul The FROG
Van den Hul The FROG, kustīgās spoles skaņas noņēmējs
Van den Hul katru skaņas noņēmēju saliek ar rokām pēc pasūtījuma, un modeļi tiek veidoti, aizgūstot detaļas no citiem ražotāja modeļiem. Šajā modelī izmantotas Grasshopper III spoles, Grasshopper IV priekšējais pola elements un piekare, kā arī pārstrādāts magnēts, vara spoles un lineārā kontakta adata, kas nesusi Nīderlandes ražotājam atzinību. Zema izejas sprieguma skaņas noņēmējs, kas jāizmanto kopā ar MC fono priekšpastiprinātāju un vieglu vai vidēji smagu tonarmu.

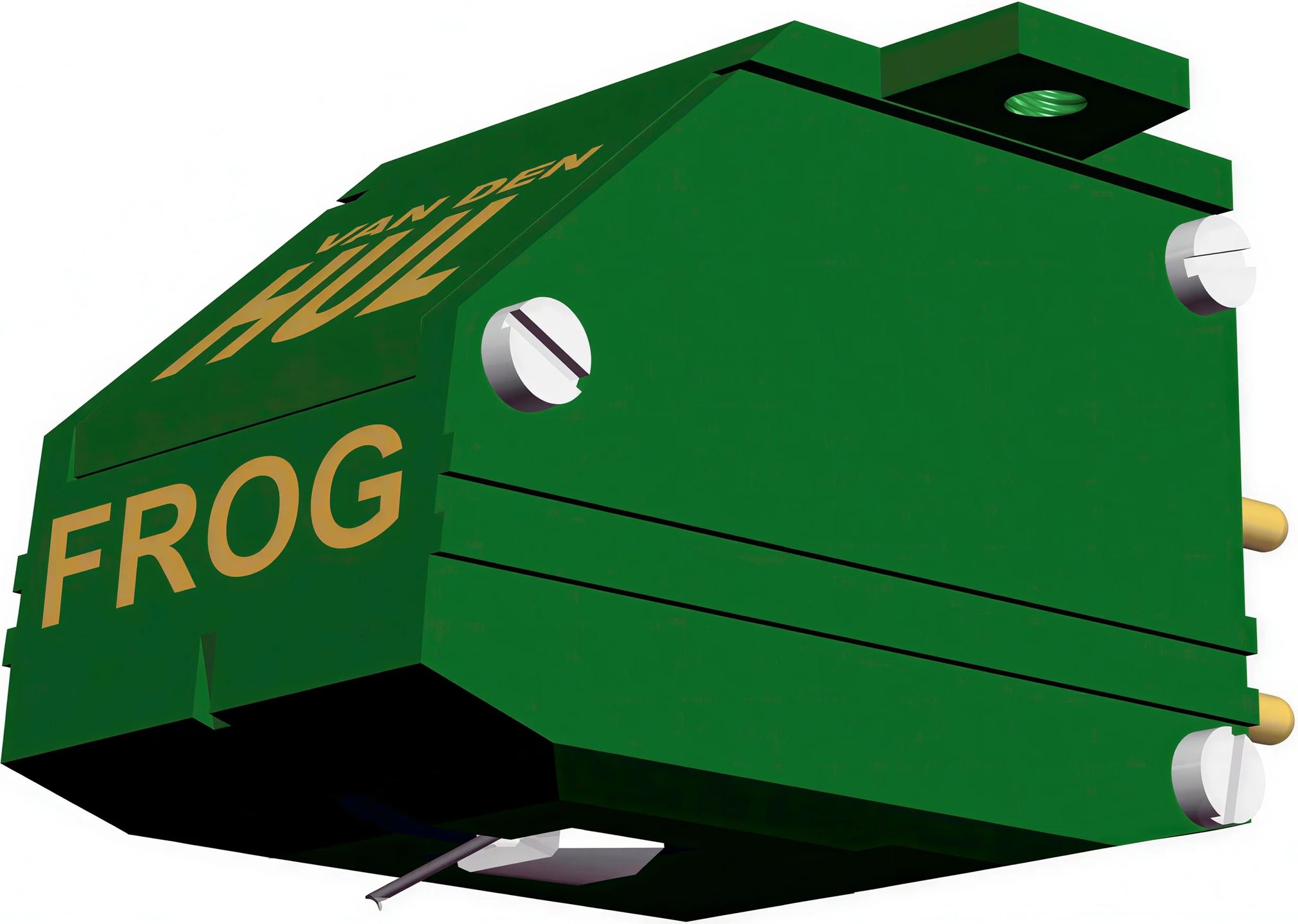

Grasshopper spoles zaļā korpusā
The FROG ir kustīgās spoles skaņas noņēmējs (MC): divas sīkas spoles, kas piestiprinātas adatas turētāja aizmugurē, pārvietojas nekustīga magnēta laukā, atšķirībā no izplatītākajiem kustīgā magnēta skaņas noņēmējiem (MM), kuros pārvietojas magnēts. Kustīgā masa ir ļoti maza, un arī radītais spriegums ir zems. Van den Hul tajā apvieno Grasshopper III spoles, Grasshopper IV priekšējo pola elementu un piekari, kā arī šim modelim īpaši modificētu magnētisko ķēdi. Spoles ir tītas no vara stieples ar «matched crystal» struktūru — ražotāja izstrādāts process, kas samazina robežu skaitu starp metāla kristāliem, proti, savienojumiem, kuri signālam jāšķērso. Adatas turētājs — smalkais stienītis, kas tur dimantu, — ir izgatavots no bora, ļoti stingra un vienlaikus viegla materiāla. Viss ievietots zaļā 8,2 g korpusā un pēc katra pasūtījuma salikts ar rokām Nīderlandē.
Lineārā kontakta adata ar izmēriem 2 × 85 µm
Dimantam ir VDH type 1S profils — A.J. van den Hul izstrādātā lineārā kontakta adata. Kamēr konisks dimants pieskaras rievas sānu sienai nelielā punktā, bet eliptisks — šaurākā laukumā, šis profils balstās pret to garā un ļoti smalkā vertikālā līnijā ar diviem 85 µm rādiusiem. Šī līnija labāk seko ļoti īsajiem viļņojumiem, kuros ierakstītas augstās frekvences, un spiediens, kas sadalīts lielākā augstumā, mazāk nodilina gan plati, gan dimantu. Adatas ekvivalentā masa — 0,32 mg — samazina inerci, sekojot straujām rievas izmaiņām, un 70 līdz 80 µm izsekošanas spēja (mērīta pie 315 Hz ar 1,5 g piespiedējspēku) nodrošina rezervi ierakstiem ar izteiktiem basiem vai lielu dinamiku. Frekvenču diapazons sniedzas no 5 Hz līdz 55 kHz. Šī profila trūkums ir kopīgs visām lineārā kontakta adatām: tas prasa rūpīgu noregulēšanu, tostarp pārkares, azimuta un tonarma augstuma iestatīšanu, lai kontakta līnija paliktu precīzi paralēla rievas sānu sienām.
Elastīga piekare, kas prasa piemērotu tonarmu
The FROG piekare ar 35 µm/mN padevību ir elastīga. Kopā ar tonarmu tā veido masas un atsperes sistēmu, kuras rezonanses frekvencei jābūt aptuveni 8 līdz 12 Hz robežās — zem mūzikas frekvencēm un virs viļņojumiem, ko rada deformētas plates. Uz smaga tonarma uzstādīta elastīga piekare pazemina šo rezonansi pārāk zemu, līdz diapazonam, kurā plates deformācija izraisa adatas turētāja svārstīšanos. Tāpēc Van den Hul iesaka tonarmu ar efektīvo masu no 6 līdz 10 g, kas atbilst lielākajai daļai tirgū pieejamo vieglo un vidēji smago tonarmu. Piespiedējspēku iestata no 13,5 līdz 16 mN jeb no 1,35 līdz 1,6 g, un vertikālais nolasīšanas leņķis ir 22°, ko panāk, noregulējot tonarma augstumu pēc skaņas noņēmēja uzstādīšanas.
0,65 mV izejā: nepieciešama MC pakāpe
Ar 0,65 mV izejas spriegumu The FROG nodrošina aptuveni par 16 dB zemāku signāla līmeni nekā tipisks MM skaņas noņēmējs ar aptuveni 4 mV. Tam nepieciešams MC fono priekšpastiprinātājs ar aptuveni 60 dB pastiprinājumu vai paaugstinošais transformators pirms MM ieejas. Iekšējā pretestība — 21 Ω katrā kanālā — ir zema, kas liecina par īsu tinumu, un ieteicamā slodzes pretestība ir 500 Ω, bet minimālā — 200 Ω. Šī vērtība ir augstāka par 100 Ω, kas MC ieejās bieži iestatīti pēc noklusējuma: ieteicams pārbaudīt, vai priekšpastiprinātājs piedāvā 500 Ω vai regulējamu slodzes pretestību. Atšķirība starp kanāliem nepārsniedz pusdecibelu, saglabājot centrētu stereo skaņas ainu.
Tehniskās īpašības
Fiziskie parametri
- Svars: 8,2 g
- Dinamiskā masa: 0,32 mg
- Gals: VDH-IS izmērs, 2 × 85 µm
- Lasīšanas leņķis: 22°
Lasīšanas parametri
- Spiediena spēks: 13,5 līdz 16 mN
- Atbilstība: 35 µm / mN
- Sekojamības spēja (pie 315 Hz un 15 mN): 70 līdz 80 µm
- Ieteicamā rokas masa: 6 līdz 10 g
Elektriskās īpašības
- Izejas spriegums (1 kHz pie 5,7 cm / s): 0,65 mV
- Iekšējā pretestība uz kanālu: 21 Ω
- Ieteicamā slodzes pretestība: 500 Ω (> 200 Ω)
- Kanālu nelīdzsvarotība: < 0,5 dB
Audio veiktspēja
- Frekvenču diapazons: 5 Hz līdz 55 kHz
Biežāk uzdotie jautājumi
Vai The FROG var pievienot tieši MM fono ieejai?
Nē. MM ieeja nodrošina aptuveni 40 dB pastiprinājumu, kas nav pietiekams 0,65 mV signālam: līmenis būtu zems, un, palielinot skaļumu, būtu dzirdams fona troksnis. Turklāt tās slodzes pretestība ir 47 kΩ, kas ievērojami atšķiras no ieteiktajiem 500 Ω. Nepieciešama MC ieeja vai paaugstinošais transformators.
Vai šai skaņas noņēmēja galviņai ir piemērots paaugstinošais transformators?
Jā, zemā spoles pretestība (21 Ω) ir labi piemērota šim risinājumam. Transformators pārvada uz skaņas noņēmēju MM ieejas slodzi, dalītu ar tā transformācijas koeficienta kvadrātu: ar attiecību 1:10 pirms 47 kΩ ieejas skaņas noņēmējs saņem aptuveni 470 Ω slodzi, kas ir ļoti tuva ieteiktajiem 500 Ω, un 20 dB pastiprinājums palielina spriegumu līdz aptuveni 6,5 mV — MM ieejai piemērotam līmenim.
Kāda ir atšķirība starp The FROG Gold un The FROG High Output?
The FROG ir pieejams trīs versijās ar vienādu mehānisko uzbūvi. Šeit attēlotajai standarta versijai ir vara spoles, un tās izejas spriegums ir 0,65 mV. Gold versijā varš ir aizstāts ar «saskaņotu kristālu» zeltu, saglabājot tādu pašu spriegumu. High Output versijā saglabāts varš, taču tā nodrošina 2,25 mV ar 96 Ω pretestību un ieteicamo slodzi 47 kΩ, tāpēc tā ir saderīga ar MM ieeju.
Vai ir jāregulē priekšpastiprinātāja kapacitatīvā slodze?
Nē, slodzes kapacitāte nav kritisks parametrs tādai zemas pretestības skaņas noņēmēja galviņai ar kustīgu spoli kā šī. Ir vērts pielāgot tikai slodzes pretestību, aptuveni 500 Ω.
Kā nomainīt adatu, kad tā ir nolietojusies?
MC skaņas noņēmējam dimanta adata nav noņemama: tā ir piestiprināta pie adatas turētāja, kas savukārt ir savienots ar spolēm. Van den Hul nodrošina adatas nomaiņu darbnīcā, piesakot to pie izplatītāja, tādējādi nav jāiegādājas jauns skaņas noņēmējs.
Kāpēc jāgaida, līdz saņemat savu skaņas noņēmēja galviņu?
Katrs eksemplārs tiek izgatavots ar rokām pēc pasūtījuma saņemšanas. Izgatavošana aizņem aptuveni divas nedēļas, kam jāpieskaita piegādes laiks ar izplatītāja starpniecību.
Vai The FROG var atskaņot 78 apgr./min plates?
Nē. VDH 1S profils ir paredzēts mikroievu platēm — gan mono, gan stereo. 78 apgriezienu platēm ir daudz platākas rievas, kurām nepieciešama adata ar atbilstošu smailes rādiusu, parasti ap 3 mil, kas uzstādīta īpaši šim nolūkam paredzētā skaņas noņēmējā.
